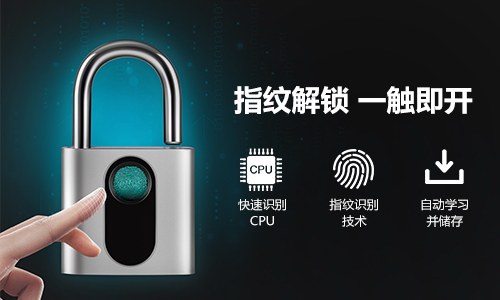

指纹挂锁方案

指纹挂锁方案

2019-05-29handler138


  1、规格参数

  支持360°任意方向按压式指纹识别

  96x96的Sensor矩阵

  分辨率为508DPI

  ESD:+/-12kV空气,+/-8kV接触

  FRR:<1%

  FAR:<0.002%

  识别时间:<300mS


  2、96*96指纹锁说明

  1、指纹录入次数:5。

  2、最大指纹存储数量:40。

  3、前2个注册的指纹为管理指纹。

  4、出厂状态下任意指纹可以开锁。

  5、电池电量偏低时,开锁完成后,蜂鸣器响一声并且亮黄灯提示要充电。

  6、待机电流:23uA;无电机工作电流:3mA。超长待机优点,一个300MAH聚合物锂电池,最长待机可达2年,最大开锁次数可达2500次。

  3、注册/登记指纹

  1、长按指纹采集区3-6s,蜂鸣器响一声,蓝灯常亮,松开手指;此时需要验证管理指纹(出厂状态下任意指纹都可以通过验证)。等待验证管理指纹有10s超时,验证通过,则蓝灯闪烁进入指纹注册模式;验证失败则红灯闪烁两次,蜂鸣器响两声,连续失败5次后直接退出当前模式。

  2、验证通过后在指纹注册模式,将手指按压在指纹采集区,成功蜂鸣器响一声,拿开手指;成功操作5次后,绿灯亮1s,蜂鸣器响1s,指纹注册完成。若注册过程操作失败,红灯快速闪烁两次,蜂鸣器响两次(识别到指纹重复也会提示操作失败)。注册模式有10s超时,操作成功重置超时时间。

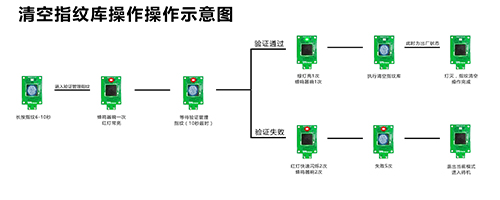

  4、清空指纹库

  1、长按指纹采集区6-10s,蜂鸣器响一声,红灯常亮,松开手指;此时需验证管理指纹(出厂状态下任意指纹都可以通过验证)。等待验证管理指纹有10s超时有10s超时;验证通过则绿灯亮1s,蜂鸣器响1s,执行清空指纹库操作,灯灭后指纹清空操作完成,此时为出厂状态。若验证失败红灯快速闪烁两次,蜂鸣器响两声;失败五次后直接退出当前模式进入待机模式。
