LED人体秤方案

LED人体秤方案

2017-06-12admin1176

产品特点

1、该模组实现了一个通用人体秤的功能, 通过感知传感器上的形变,

在LED面板体现出用户的体重。

2、工作是压:3V或 4.5V或6V

3、工作电流: 称重18mA(红灯),全显30mA(视具体灯的电气特性)

4、关机电流: 10uA

5、本产品为LED显示,分国际版与国内版两种。

主要性能

称重范围(可选)/分度值:

J1 悬空:150KG/0.1kg

J1 短接:180KG /0.1kg

上电默认单位可选:

国际版:

J3悬空J2悬空:Kg

J3悬空J2短接:Lb

J3短接J2悬空:St

J3短接J2短接:Kg

国内版:

J3悬空J2悬空:Kg

J3悬空J2短接:斤

J3短接J2悬空:斤

J3短接J2短接:Kg




最小称重: 0.4 kg

3Kg以上锁定

重量在0.4Kg至3.0Kg区间锁定闪烁后,显示C并回零,零点不正常,请重新称重

重量开机: >3.5 kg

两种单位模式:(国际版三个单位:Kg、Lb、St)、(国内版两个单位:Kg、斤)

三点标定:50、100、150kg。

电压显示:电池 2.5V 检测,显示“Lo”2秒后自动关机。

超载显示:超载值:量程+3.0Kg

自动关机:无操作约10秒自动关机

不稳定关机时间:30s

使用说明

1) 测量

上电全显归零后,上秤即可秤重,重量稳定后闪烁3次驻留,此时为有效的体重值。

下秤再上秤可重复称重。

当锁定后在锁定值上加重5Kg以上会解锁并重新称重。

无任何操作10s后关机。

2) 标定.

1) 对未标定过的秤:

开机显示对应0.0时,对秤台进行加重,当LED屏上显示的值超过80.0kg时会自动进入内码,此时已经触发了标定,抬起砝码后,LED显示“CAL”一秒后,LED秤上显示50.0Kg,提示放上标准的50.0Kg,当放上砝码后LED将显示对应50.0Kg的内码变化量,稳定后将显示100.0Kg;提示放上标准的100.0Kg(再加50kg),当放上砝码后LED将显示对应100.0Kg的内码变化量,稳定后将显示150.0Kg; 提示放上标准的150.0Kg(再加50kg),当放上砝码后LED将显示对应150.0Kg的内码变化量,稳定后将显示PASS,标定完成返回称重模式。

2) 对已标定过的秤:

开机显示对应0.0时,加重50.0Kg(+/-5.0Kg)并锁定,不要移走。

再加100.0Kg(+/-5.0Kg),稳定后会进入内码,此时已经触发了标定,后面的流程同上1)

3) 按键触发标定

在称重模式下,对单位键加以快速按四下不松手,直到进入内码,再单击一下显示50.0Kg,后面的标定流程同上 1)

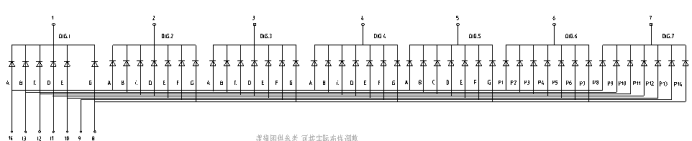

LED的颜色可选

客户可根据自己的需求来与我们协商决定使用合适的LED灯,具体硬件与软件可协商。
