PM2.5空气检测仪功能说明书

一、产品简介

PM2.5检测仪是用于测量可入肺颗粒物(PM2.5)、可吸入颗粒物(PM10)、甲醛的便携式仪器。采用了国际先进的高灵敏微激光传感器技术,实时响应数据准确,可快速检测出局部环境空气的质量。

1、产品特点

(1)LCD液晶显示器,带背光,同时显示PM2.5、PM10、甲醛的浓度值;

(2)响应迅速,现场直读;

(3)操作简便,易于掌握;

(4)采用激光散射原理,检测精度高,最小分辨率0.3微米。

2、产品用途

(1)生活、办公等室内环境PM2.5,PM10浓度检测;

(2)户外公共环境PM2.5,PM10浓度检测;

(3)工厂、车间、隧道、矿洞等劳动作业环境PM2.5浓度检测;

(4)空气净化器工作效率评估。

3、产品指标

(1)测试粒径:PM2.5,PM10

(2)工作原理:激光散射

(3)浓度单位:mg/m3

(4) 检测标准:PM2.5小于等于50mg/m3时,空气质量为“优”;PM2.5 小于等于100mg/m3时,空气质量为“良”;PM2.5小于等于200mg/m3  时,空气质量为“中”;PM2.5大于200mg/m3时,空气质量为“差”;另外,PM10和甲醛功能是将测得参数显示出来。

(5) 检测速率:PM2.5、PM10在开机3-5s显示测得数据,甲醛在开机后预热3-5min之后,每3-5s显示测得数据。

二、产品硬件介绍

1、系统结构图:空气检测仪项目主要的目标是实现对 PM2.5、PM10以及甲醛的检测,并可以通过 LCD显示、以及使用蓝牙进行数据传输。系统的整体结构图如图 2-1所示。

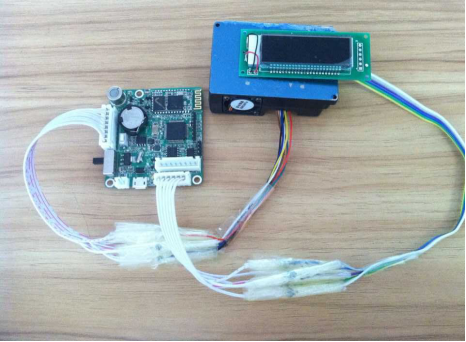

电路实物图:电源转换部分主要用于从常见的 USB电源或  5V充电器转换出符合主板使用的电源。调试接口用于前期主板的调试,烧录接口用于小批量量产烧录。蓝牙模块用于与其他蓝牙设备进行数据交互。PM传感器用于 PM2.5以及  PM10的数据采集。甲醛传感器用于甲醛的数据采集。LCD用于数据的显示。3个LED,1个用于指示电源开启或关闭(红色),1个用于指示蓝牙通信状态(绿色),1个用于指示采集状态及报警显示。
