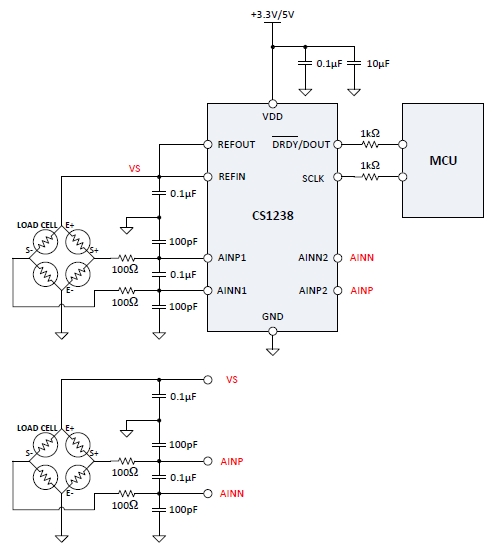

高精度CS1238芯片简介 主要功能特点 内置晶振 集成温度传感器 带Power down功能 2线SPI接口,最快速率为1.1MHz ADC功能特性 24位无失码 PGA放大倍数可选:1、2、64、128 1路24位无失码的差分输入,在PGA=128时ENOB为20.7 位(5V)\20.2位(3.3V) P-P噪声:PGA=128、10Hz:25nV INL小于0.0015% 输出速率可选:10Hz、40Hz、640Hz、 1.28kHz 带内短功能 高精度ADC CS1238芯片特点 CS1238芯片应用场合 电子衡器 精密测量及控制系统 CS1238芯片功能框图
高精度ADC芯片CS1238是一款高精度、低功耗 模数转换芯片,两路差分输入通道,内置温度传感器和高精度振荡器。MCU可以通过2线的SPI 接口SCLK、DRDY与CS1237进行通信,对其进行配置,例如通道选择、PGA选择、输出速率选择等。
